QD860精密數控段差磨床
數控段差磨床
2022-10-22 14:57:16
| 產品亮點 | 主要參數 |
| 產品型號 | QD860精密數控段差磨床 |
| 夾頭夾緊工件范圍 | Φ3~Φ20mm |
| 自動夾緊工件范圍 | Φ3-Φ20mm |
| 工件柄部直徑 | Φ3-Φ20mm |
| 磨削軟件 | 安卡 |
| 數控系統 | 安卡 |
| 工件磨削范圍 | Φ0.1-Φ20mm |
| 工件主軸徑向跳動 | ≤0.003mm |
| 粗磨頭主軸徑向跳動 | ≤0.005mm |
| 精磨頭主軸徑向跳動 | ≤0.005mm |
| 直線軸快速移動速度 | 15m/min |
| 粗磨頭主軸轉速(變頻調速) | 1000-10000rpm |
| 精磨頭主軸轉速(變頻調速) | 1000-14000rpm |
| 工件主軸轉速(C軸/變頻調速) | 0-3000rpm |
| 直線軸分辨率 | 0.00lmm |
| 旋轉軸分辨率 | 0.00l° |
| C 軸旋轉范圍 | ∞ |
| 粗磨砂輪尺寸外徑 | Φ250mm |
| 精磨砂輪尺寸外徑 | Φ150mm |
| 工作臺行程 -X軸 | 55mm |
| 工作臺行程 -Y軸 | 375mm |
| 工作臺行程 -Z軸 | 145mm |
| 工作臺行程 -V軸 | 35mm |
| 氣缸推力范圍 | 750-800KG |
| 機床電源 | AC 380V 50HZ 三相 |
| 機床精磨磨頭最大功率 | 1.4KW |
| 機床粗磨磨頭最大功率 | 7.5KW |
| 機床總功率 | 21KW |
| 機床外形尺寸 |
1940x1893x2032mm |
| 機床重量 | 4T |
2022 10-22

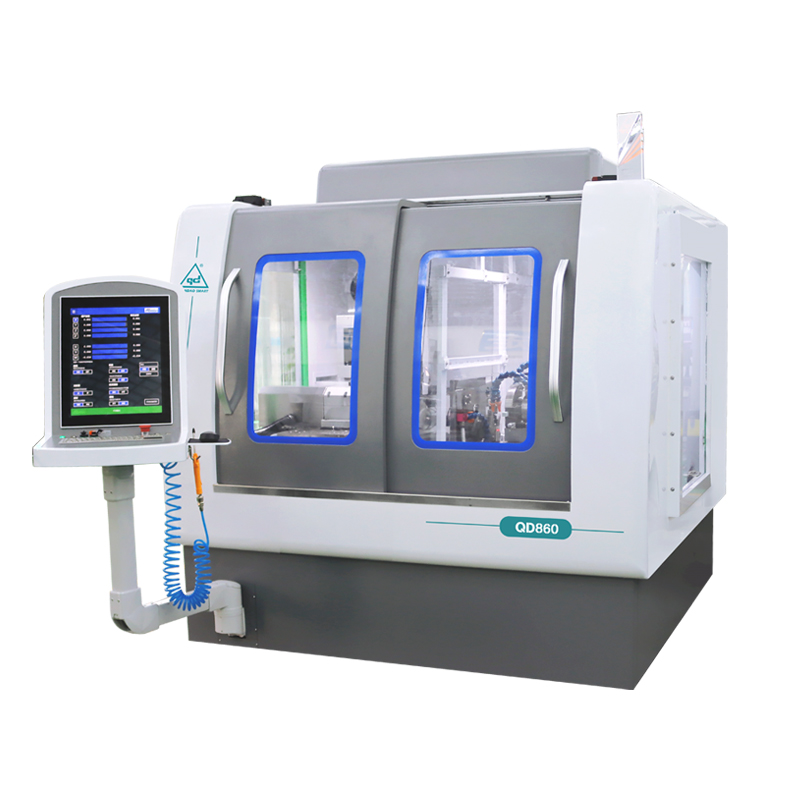

QD860精密數控段差磨床
QD860精密數控段差磨床
QD860是千島公司新研發的精密段差數控磨床，是一款高性價比磨床，適用于成型棒料外形加工,以外圓磨削為主，并可進行倒角、錐度、圓弧、平面等。 砂輪組件采用雙砂輪同時磨削工藝，分別粗磨和精磨兩個組，根據工件的形 狀粗磨砂輪和精磨砂輪先后對工件進行磨削，一次性對工件完成兩種磨削程度 的工藝加工，提高了加工精度及效率。
2020 11-16

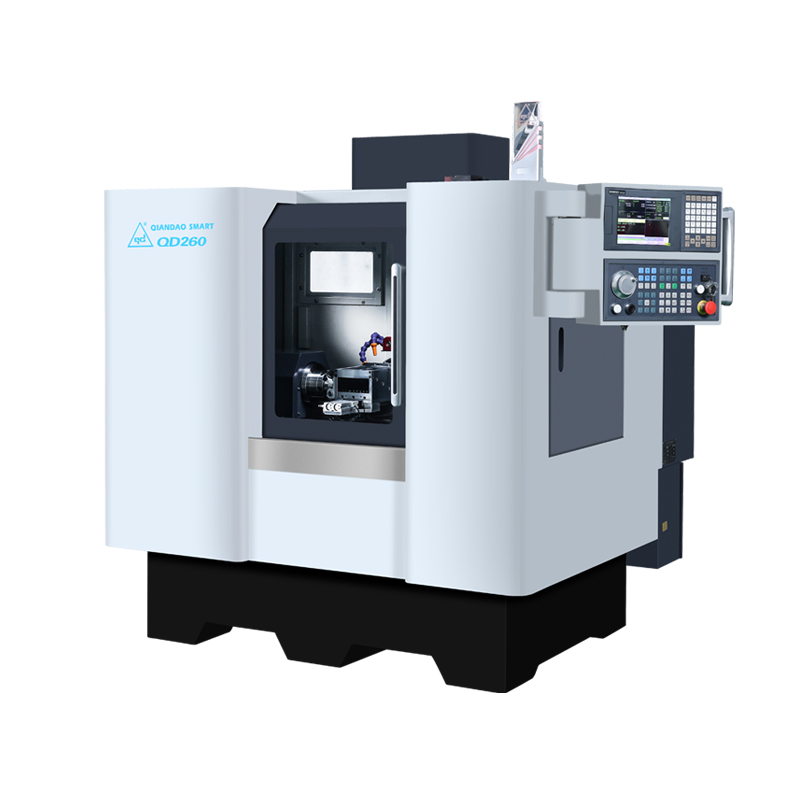

QD260數控段差磨床
數控段差外圓磨床
QD260適用圓棒類工件外圓及錐面磨削。特別適用于刀具制造廠以及零件生產企業對刀具制造坯料段差外圓及過度錐面的磨制
加工直徑：3-12mm
磨削長度：<=100mm
機床重量：2T
外形尺寸：1600x1430x1700mm
