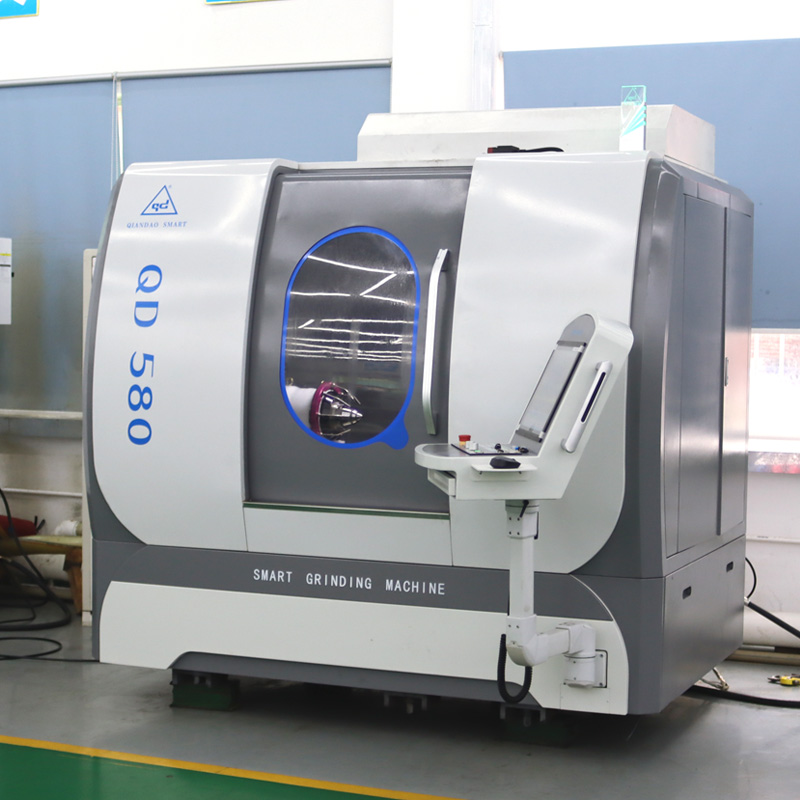

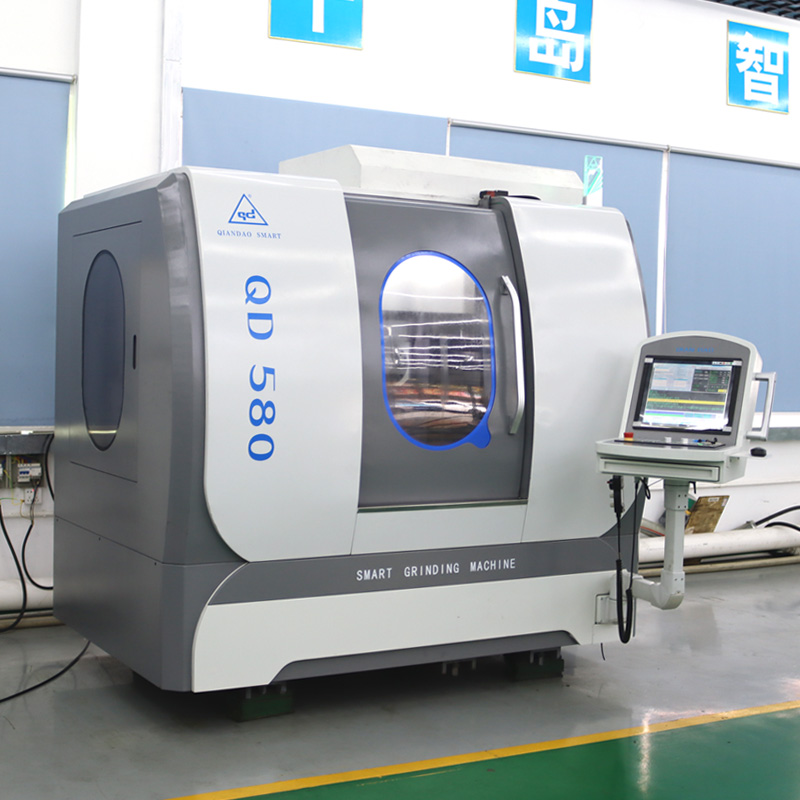

QD580數控工具磨床

數控工具磨床

2020-11-16 16:11:03

QD580是一款性能優良的刀具磨削中心,適用于生產或修磨銑削類刀具、鉆削類刀具、成形刀具等。

機床重量:5T
數控系統:新代
加工直徑:200mm (max)
磨削長度:200mm (max)
加工槽深:20mm (max)
機床功率:28KW
外觀尺寸:2300x1600x2400mm
下載產品手冊 →
產品亮點 主要參數

機床簡介

   QD580五軸數控工具磨床是一款性能優良的刀具磨削中心,適用于生產或修磨銑削類刀具、鉆削類刀具、成形刀具等。

1.機床外觀大氣、靈動,人機界面友好,采用天然大理石構件,機床穩定性好。

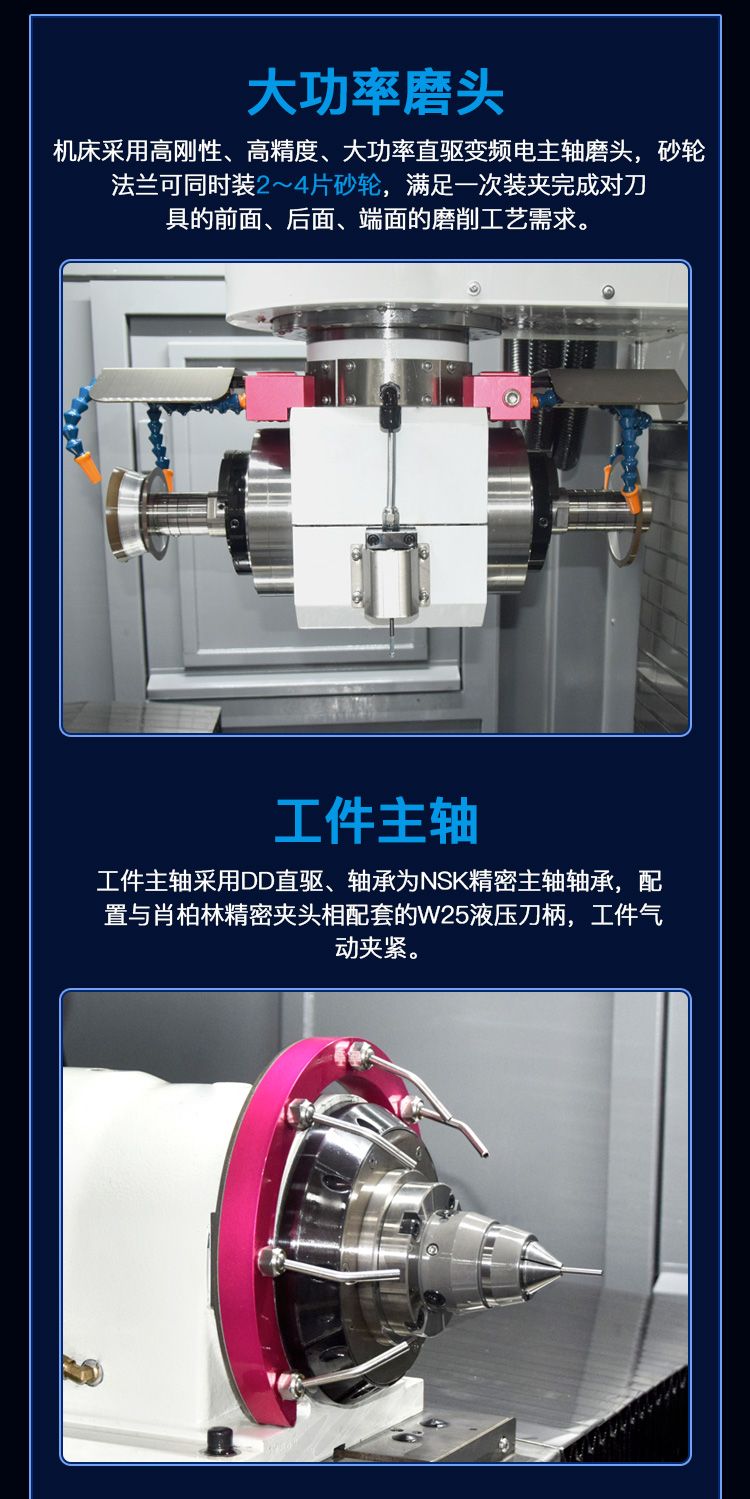

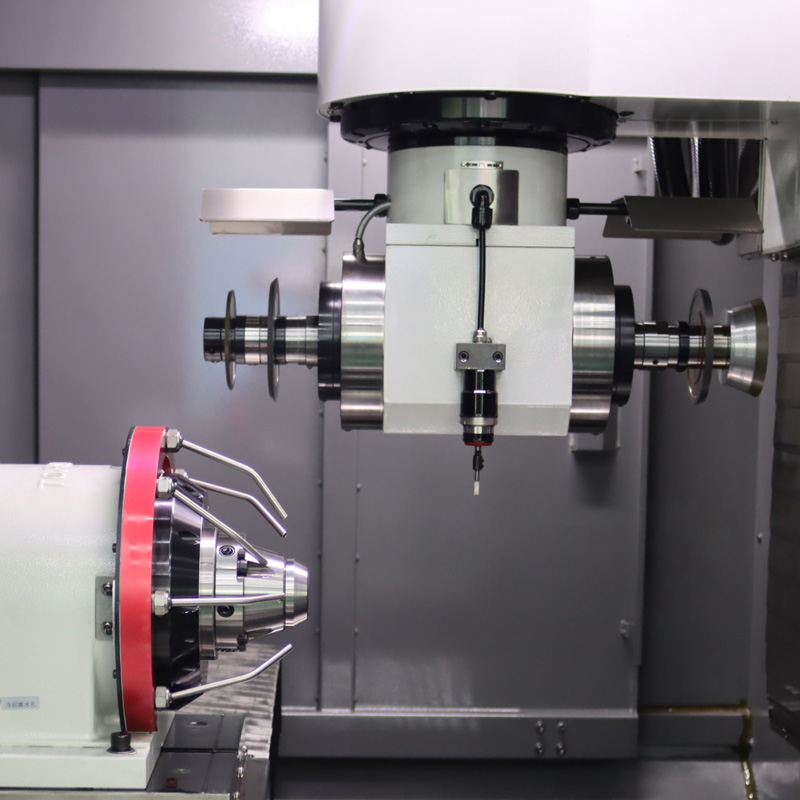

2.機床采用高剛性、高精度、大功率(18KW)直驅變頻電主軸磨頭,砂輪法蘭可同時裝2~4片砂輪,滿足一次裝夾完成對刀具的前面、后面、端面的磨削工藝需求。
3.工件主軸采用dd直驅、軸承為NSK精密主軸軸承,配置與肖柏林精密夾頭相配套的W25精密筒夾,工件氣動夾緊。

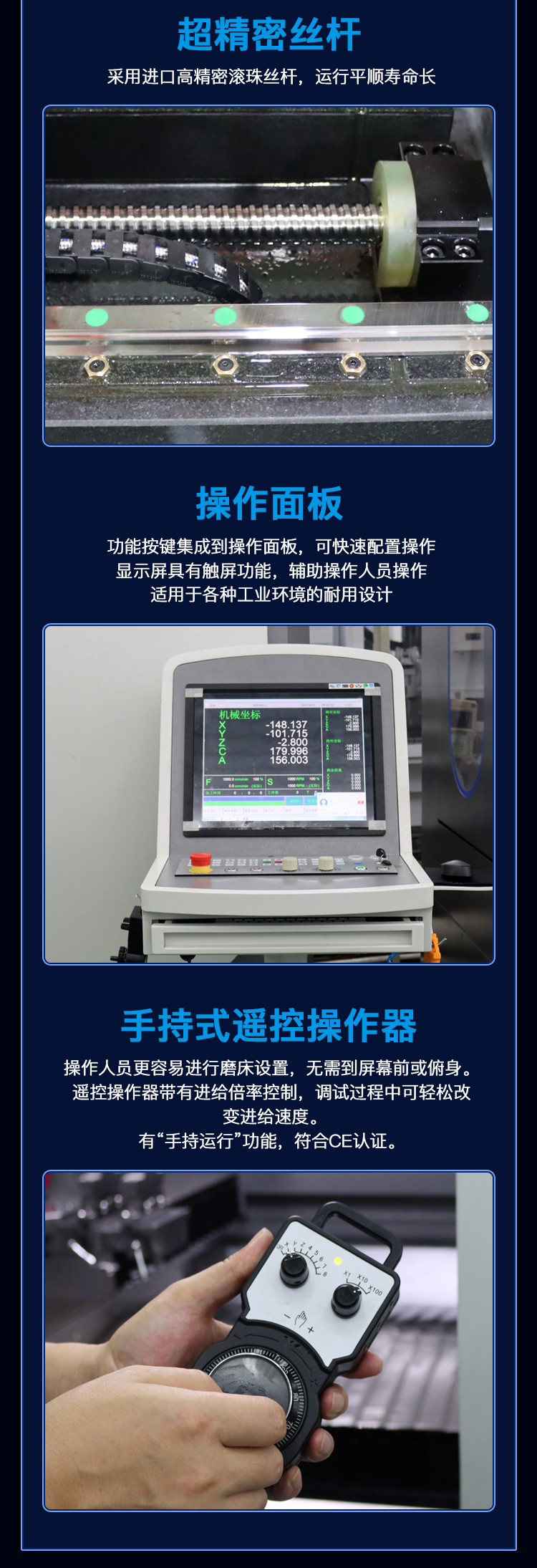

4.機床采用新代五軸聯動控制系統及日本安川伺服單元、采用英國雷尼紹LP2DD精密測頭、上銀精密滾動線軌及滾珠絲杠、德國海德漢編碼器、,同時為更好確保加工刀具的尺寸精度,機床旋轉軸實行雙DD直驅全閉環控制,確保了機床的優越性能和工作精度。
5.機床采用全封閉外觀(正面活動拉門、右側及后面設有維修門)、手持電子手輪、專用啟停按鈕及腳踩開關、配置自動冷卻系統及冷卻液過濾油箱、配置自動潤滑裝置及吸霧接口、報警蜂鳴器、配置電器箱冷卻空調,使機床的操作、保養、維護變動簡單方便。





主要參數

數控系統

新代210MA-5E

雄克夾頭夾緊工件范圍

6~32mm

加工刀具直徑

Φ3~32mm

盤類刀具Φ200 mm

磨頭擺動最高轉速(C)

30rpm

磨削最大工件長度

230mm

C軸旋轉范圍

320°(+225°~-95°)

最大加工工件槽深

20mm

工件主軸中心高

135mm

最大工件重量

20Kg

工件主軸徑向跳動

≤0.005mm

磨頭最大功率(直驅電主軸)

24KW

磨頭主軸徑向跳動

≤0.005mm

砂輪尺寸(CBN/金剛石)

Φ50Φ200mm

氣缸夾緊力調整范圍

800-1000kg

磨頭主軸轉速(變頻調速)

1000-6000rpm

直線軸分辨率

0.00lmm

磨頭垂直升降行程(Y)

350(-100250)mm

旋轉軸分辨率

0.00l°

工作臺行程X/Y/Z

X520 / Y540 / Z350

冷卻工件流量

60~80L/min

直線軸快速移動速度

15m/min

冷卻工件油壓

0.5~0.6MP

工件主軸轉速(A)

200rpm

電源

AC  380V  50HZ  三相

A軸旋轉范圍

機床總功率

32KW

A軸主軸孔錐度

BT50

機床外形尺寸

2300×1750×2230mm

氣動夾緊工件范圍

3~20mm

機床重量()

5T
